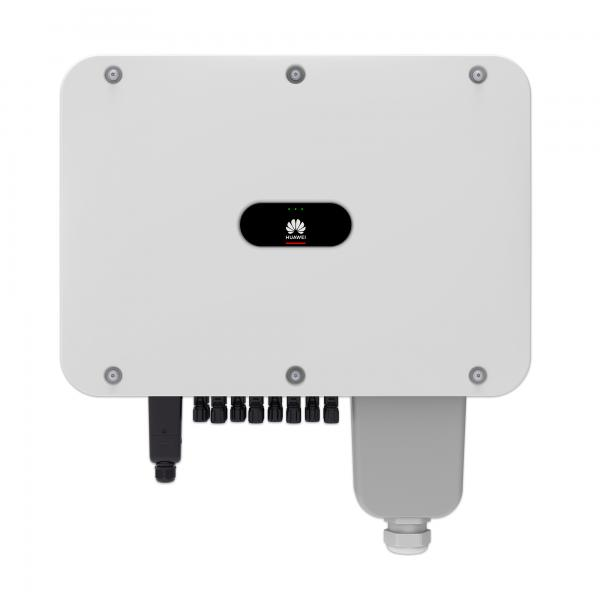

Huawei SUN2000-100KTL-M2 – Falownik sieciowy 3-fazowy 100 kW

Huawei SUN2000-100KTL-M2 to trójfazowy falownik fotowoltaiczny przeznaczony do dużych instalacji komercyjnych i przemysłowych. Oferuje moc wyjściową do 100 000 W i wysoką sprawność konwersji energii. Urządzenie posiada 10 niezależnych trackerów MPPT, co zapewnia elastyczność w projektowaniu instalacji i lepsze dopasowanie do zróżnicowanych warunków nasłonecznienia.

Parametry elektryczne:

• Moc wyjściowa AC: 100 000 W

• Moc pozorna: 110 000 VA

• Liczba MPPT: 10

• Liczba wejść DC: 20

• Napięcie wejściowe DC: do 1 100 V

• Zakres napięcia MPPT: 200 V – 1 000 V

• Maks. prąd wejściowy na MPPT: 26 A

• Maks. prąd zwarciowy na MPPT: 40 A

Efektywność:

• Sprawność maksymalna: 98,6%

• Sprawność europejska: 98,4%

Wyjście AC:

• Napięcie nominalne: 400 V / 480 V, 3L/N/PE

• Częstotliwość: 50/60 Hz

• Maks. prąd wyjściowy: 160,9 A (400 V) / 133,3 A (480 V)

• Współczynnik mocy: regulowany 0,8 (indukcyjny – pojemnościowy)

• THDi: < 3%

Zabezpieczenia i funkcje ochronne:

• Ochrona przed odwrotną polaryzacją DC

• Ochrona przed zwarciem i przepięciem (typ II AC/DC)

• Detekcja łuku elektrycznego (AFCI)

• Monitorowanie izolacji, prądów upływu, łańcuchów PV

• Funkcja PID Recovery

• Zabezpieczenie przed pracą wyspową (anti-islanding)

Komunikacja i monitorowanie:

• Porty komunikacyjne: RS485, MBUS, opcjonalny Smart Dongle (Ethernet/WLAN/4G)

• Obsługa platformy FusionSolar

• Zdalna aktualizacja oprogramowania

Dane mechaniczne i środowiskowe:

• Wymiary: 1 070 × 555 × 300 mm

• Waga: 90 kg

• Stopień ochrony: IP66

• Zakres temperatury pracy: –25 °C do +60 °C

• Maks. wysokość instalacji: 4 000 m n.p.m.

• Chłodzenie: aktywne (wentylatory)

• Pobór mocy nocą: < 10 W

Zgodność i certyfikaty:

• Normy bezpieczeństwa: IEC 62109-1/2, IEC 62116, EN 50530

• Certyfikaty przyłączeniowe: VDE-AR-N 4105, CEI 0-16, G99, NRS 097-2-1 i inne
