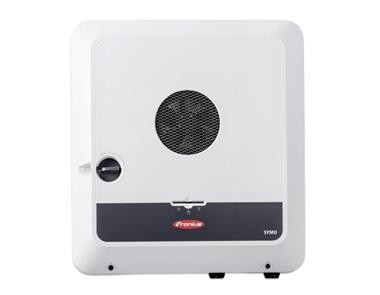

FALOWNIK SIECIOWY FRONIUS SYMO GEN24 PLUS 8.0
FALOWNIK DO PRYWATNYCH INSTALACJI PV Z PV POINT LUB PEŁNYM ZASILANIEM REZERWOWYM (FULL BACKUP)
Nasz trójfazowy hybrydowy falownik Fronius GEN24 Plus jest idealnym sercem indywidualnych instalacji PV. Dzięki PV Point Fronius GEN24 Plus oferuje wbudowane podstawowe zasilanie rezerwowe, a także pełne zasilanie rezerwowe na większą skalę dzięki możliwości podłączenia akumulatora.Po podłączeniu akumulatora hybrydowy falownik Fronius GEN24 Plus umożliwia samowystarczalność energetyczną w zakresie energii elektrycznej, ogrzewania, chłodzenia i e-mobilności. W trybie pełnego zasilania rezerowego (Full Backup) Fronius GEN24 Plus zapewnia zasilanie rezerwowego wystarczające nawet na potrzeby 3-fazowych odbiorników, na przykład pomp ciepła. Dzięki technologii multi flow hybrydowy falownik umożliwia równoległy przepływ energii w systemie w trybie zasilania rezerwowego.
DANE WEJŚCIOWE
| Liczba trackerów MPP | 2 |
|---|---|
Fotowoltaiczna moc wejściowa | 10300 W |
Maks. prąd wejściowy (Idc max ) | 25 / 12,5 A |
Maks. prąd zwarciowy pola modułów* | 40,0 / 20,0 A |
Zakres napięć wejściowych DC (Udc min – Udc max) | 80-1000 V |
Napięcie rozpoczęcia pracy (Udc start) | 80 V |
Znamionowe napięcie wejściowe (Udc,r) | 610 V |
Zakres napięć MPP (Umpp min – Umpp max) | 224-800 V |
| Użyteczny zakres napięcia MPP | 80-800 |
| Liczba przyłączy DC | 2/1 |
Maks. moc generatora fotowoltaicznego (Pdc max) | 12 kWpeak |
DANE WYJŚCIOWE
Moc znamionowa AC (Pac,r) | 8000 W |
|---|---|
Maks. moc wyjściowa (Pac max) | 8000 VA |
| Maks. moc pobierana z sieci | 10 000 VA |
| Maks. prąd wyjściowy AC | 16,4 A |
Przyłącze sieciowe (Uac,r) | 3~NPE 400/230, 3~NPE 380/220 V |
Zakres napięcia AC (Umin – Umax) | 154 – 280 V |
Częstotliwość (fr) | 50 / 60 Hz |
Zakres częstotliwości (fmin – fmax) | 45-66 Hz |
| Współczynnik zniekształceń nieliniowych | < 3 % |
Współczynnik mocy (cos φac,r) | 0,7-1 ind,/cap, |
| Zasilanie awaryjne | 3~NPE 400 V / 230 V |
Nom. AC-Ausgangsstrom (380VAC) | 12,1 A |
Nom. AC-Ausgangsstrom (400VAC) | 11,6 A |
DANE OGÓLNE
Wymiary Długość | 595 mm |
|---|---|
Wymiary / szerokość | 529 mm |
Wymiary (wysokość) | 595 mm |
Wymiary (głębokość) | 180 mm |
| Masa | 23,38 kg |
| Masa z opakowaniem | 28,5 kg |
| Stopień ochrony | IP66 |
| Klasa ochrony | 1 |
Kategoria przepięciowa (DC/AC) 1) | 2 / 3 |
| Koncepcja budowy falownika | Beztransformatorowy |
| Chłodzenie | Regulowana wentylacja |
| Montaż | Montaż wewnątrz i na zewnątrz budynków |
| Zakres temperatur otoczenia | -25°C – +60°C |
| Dopuszczalna wilgotność powietrza | 0 – 100% |
Maks. wysokość nad poziomem morza 2) | 3000m / 4000m |
| Technologia przyłączenia DC PV | 3 zaciski sprężynowe DC+ i 3 DC- push-in 2,5–10 mm² |
| Technologia przyłączenia akumulatora DC | 1 zacisk sprężynowy BATT+ i 1 BATT- push-in 2,5–10 mm² |
| Technologia przyłączenia AC | 5-stykowe zaciski sprężynowe AC push-in 1,5–10 mm², 3-stykowe zaciski sprężynowe push-in zasilania rezerwowego 1,5 mm² – 10 mm², 5 zacisków wkręcanych PE 2,5–16 mm² |
| Posiadane certyfikaty i spełniane normy | IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25 7) |
| Funkcja zasilania awaryjnego | PV Point, Full Backup 4) |
Kompatybilne baterie 6) | BYD Battery-Box Premium HVS/HVM 5) & LG RESU FLEX |
WSPÓŁCZYNNIK SPRAWNOŚCI
| Maks. współczynnik sprawności (instalacja fotowoltaiczna – sieć zasilająca) | 98,2 % |
|---|---|
| Europejski współczynnik sprawności (ηEU) | 97,8 |
η przy 5% Pac,r 3) | 94,1 |
η przy 10% Pac,r 3) | 96,5 |
η przy 20% Pac,r 3) | 97,7 |
η przy 25% Pac,r 3) | 97,9 |
η przy 30% Pac,r 3) | 98 |
η przy 50% Pac,r 3) | 98,1 |
η przy 75% Pac,r 3) | 98,2 |
η przy 100% Pac,r 3) | 98,1 |
| Współczynnik sprawności dostosowania MPP | >99,9 % |
ZABEZPIECZENIA
| Pomiar izolacji DC | Tak |
|---|---|
| Zachowanie w momencie przeciążenia | Przesunięcie punktu pracy, ogranicznik mocy |
| Odłącznik DC | Tak |
| DC Ochrona przed zamianą biegunów | Tak |
ZŁĄCZA
| WLAN / 2x Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 cyfrowych wejść / wyjść + 6 cyfrowych wejść | Podłączenie do odbiornika sterowania zdalnego, zarządzanie mocą |
| Wyłączanie awaryjne (WSD) | Tak |
| Datalogger i serwer sieciowy | Zintegrowany |
| 2x RS485 | Modbus RTU SunSpec (firmy trzeciej) / Fronius Smart Meter, akumulator, Fronius Ohmpilot |
PARAMETRY WYJŚĆ PV POINT
| Nom. moc wyjściowa | 3000 VA |
|---|---|
Nom. prąd AC na wyjściu (Iac maks.) | 13 A |
| Przyłącze sieciowe | 1 ~ NPE 220 V / 230 V |
| Częstotliwość | 53 Hz / 63 Hz |
PRZYŁĄCZE AKUMULATORA
| Liczba wejść DC | 1 |
|---|---|
Maks. prąd na wejściu (Idc max.) | 22 A |
| Maks. moc wejściowa/wyjściowa | 8260 W |
| Maks. moc ładowania AC (W zależności od podłączonego magazynu energii) | 8000 W |
| Min. DC napięcie wejściowe | 160 V |
| Maks. DC napięcie wejściowe | 531 V |
